Glass 3D Micro Lense Process



3D 마이크로 렌즈 가공기술은 유리 도광판(Light Guide Plate)의 광학 성능을 극대화하기 위한 혁신적인 공정 방식입니다.

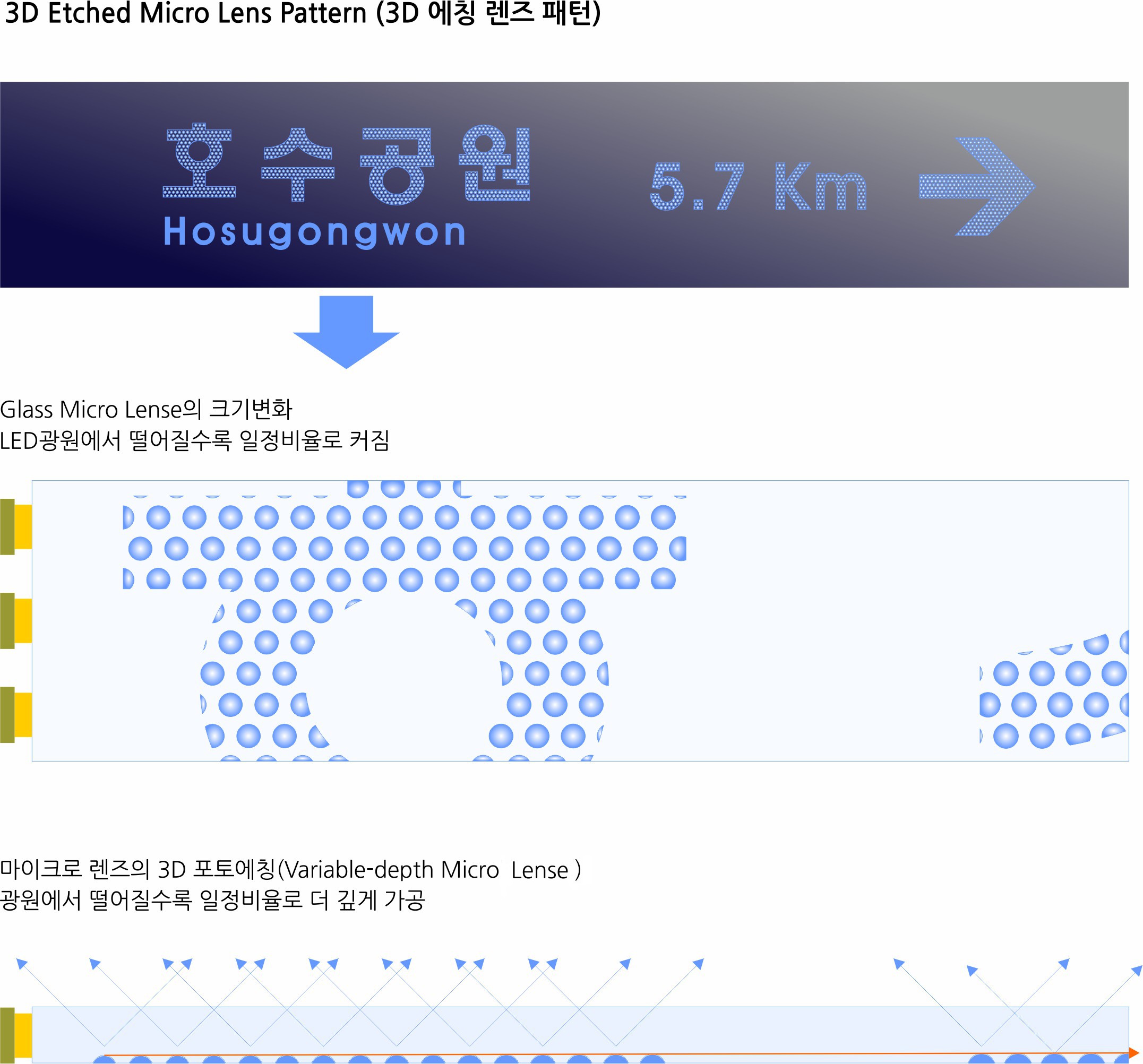

이 기술은 LED를 측면에 배치하고, 유리 표면에 미세한 Dot 패턴을 렌즈 형태로 3차원 가공(3D Etching)하여, 각 Dot의 크기와 깊이,거리를 조절함으로써 빛의 확산각과 휘도 균일도를 정밀하게 제어합니다.

Dot의 깊이는 크기에 따라 비례 조절되며, 이는 빛의 분산 효율을 최적화하여 도광판 전면에 걸쳐 균일한 밝기와 넓은 조도 영역을 구현합니다. 또한, 이 방식은 기존의 평면 에칭 방식보다 광 추출 효율과 시인성이 크게 향상되며, 조명, 디스플레이, 사인보드 등 다양한 응용 분야에 적합합니다.



본 기술은 마이크로 렌즈 구조(Micro Lens Pattern)를 기반으로 한 정밀 가공 방식으로, 고급 시각적 표현과 에너지 효율을 동시에 실현합니다.

• 포토리소그래피: 먼저 유리 기판 위에 포토레지스트(Photoresist)를 코팅한 후, 특정 패턴의 마스크를 이용해 UV 광을 조사하여 마이크로 렌즈 어레이의 위치와 크기를 정밀하게 정의합니다. 이 공정은 렌즈 패턴의 미세한 구조를 구현하는 데 필수적입니다.

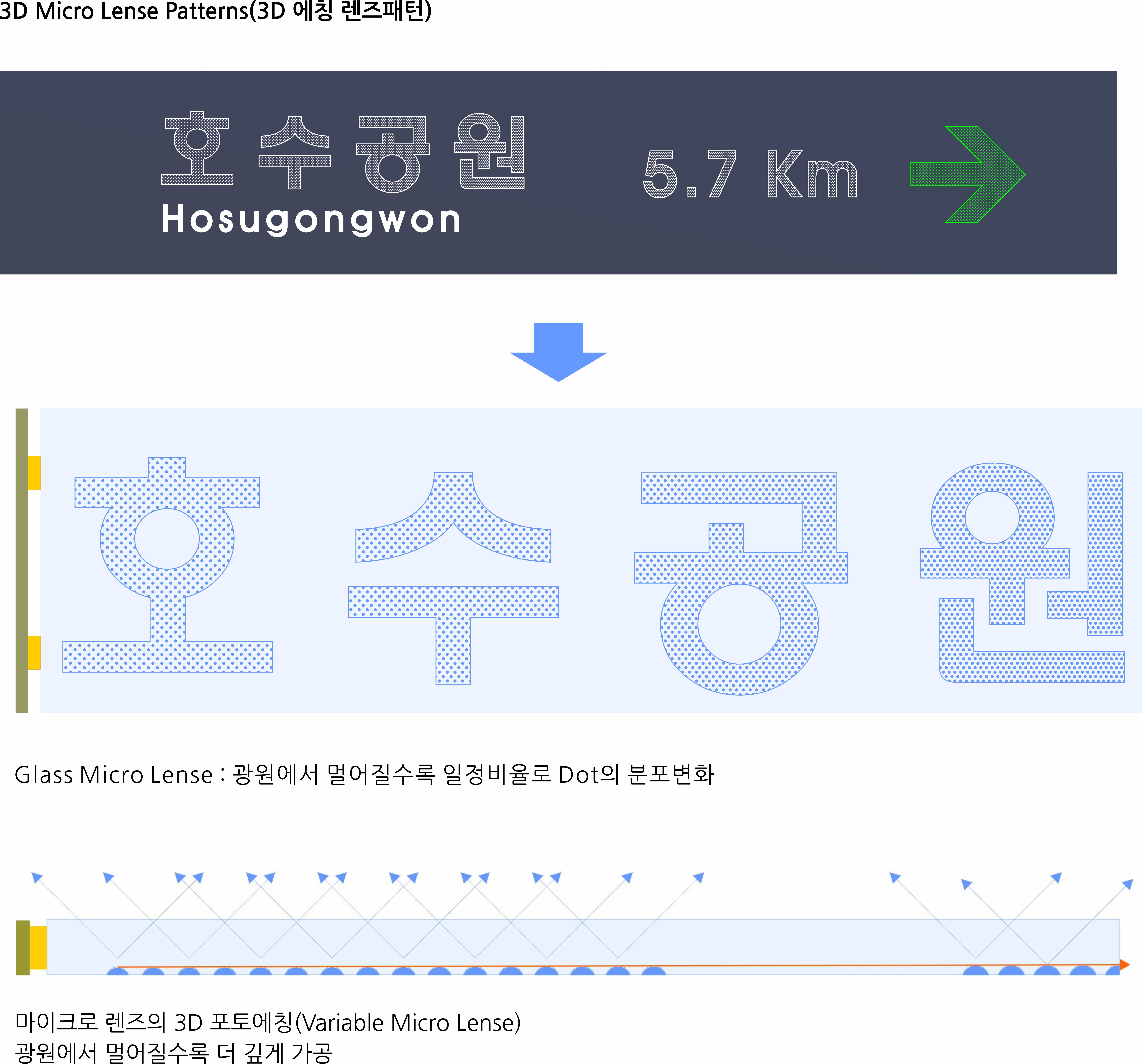

• 마이크로블라스팅: 포토리소그래피 공정으로 형성된 패턴을 기반으로, 마이크로 단위의 연마재(Abrasive)를 고속 분사하여 유리의 에칭 공정을 진행합니다. 이 과정에서 렌즈 형태의 3차원 깊이와 곡률을 정밀하게 제어하여, 기존 평면 에칭 방식과 달리 렌즈의 크기와 깊이를 비례하여 조절할 수 있습니다.

• 광학적 제어: 측면에 배치된 LED에서 입사된 빛은 3차원 마이크로 렌즈 패턴을 통과하며, 각 렌즈의 기하학적 형상(크기, 깊이, 곡률)에 따라 정확한 확산각과 광 추출 효율을 가집니다. 이를 통해 도광판 전면에 걸쳐 극도로 높은 휘도 균일성을 달성하며, 넓은 조사 영역에서 균일한 조도를 구현합니다.
